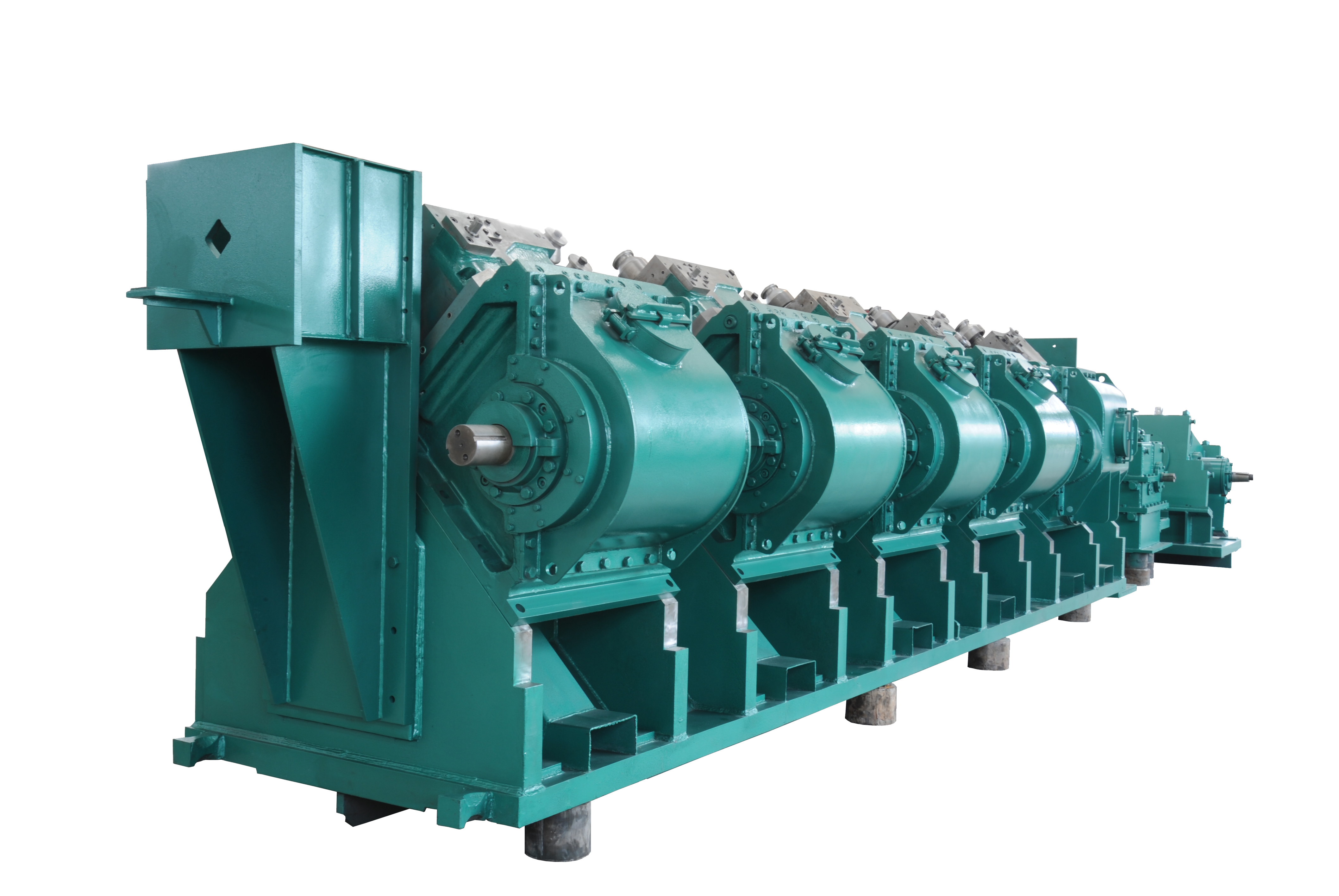

10架顶交45º 精轧机组

一．设备组成与用途

本精轧机组是为高速线材生产线设计的重型顶交45°高速线材精轧机组。精轧机组布置于高速线材生产车间内。机组组成：Ø200轧机(3架)、Ø150轧机(7架)、增速箱、大底座、挡水板与防水槽、缓冲箱、保护罩、联轴器、精轧机组配管等，通过精轧机组10机架连续微张力轧制，将上游轧机输送的Ø17~Ø21mm的轧件，轧制成为Ø5.5～Ø16mm的成品线材。机组保证出口速度为75m/s（成品规格为Ø5.5mm时）。

二．主要技术性能

1．工艺参数：

l 来料规格：Ø16～21mm

l 来料温度：>850℃

l 成品规格：Ø5.5～16mm

l 轧制钢种：低、中碳结构钢，低合金钢、不锈钢，工具钢

           钛合金钢

l 第10架出口速度：75m/s。

2．设备性能：

l 轧机形式：悬臂辊环式轧机

l 机架数量：10架(1~3架为Æ200轧机，4~10架为Ø150轧机)

l 布置方式：顶交45°，10机架集中传动

l 辊环尺寸：Ø200轧：Æ210.5~Æ189.5×Æ120.65×72mm

Ø150轧机：

Æ158.5~Æ142.9×Æ87.76×62mm

l 轧制力：   Ø200轧机：152kN

Ø150轧机：107.8kN

l 轧制力矩：Ø200轧机：2.86kNm

Ø150轧机：1.61kNm

l 传动电机： DC直流电机

功率：1600kW×3台.或4500 kW交流变频电机

转速：1000~1300 r/min

工作转速：900~1100r/min

l 机组润滑方式：稀油集中润滑

                        系统油压：0.35～0.6MPa

总耗量：1200L/min

油品：Mobil 525

清洁度：10m

l 轧辊冷却水： 水压：0.6MPa

耗量：最大10´30m³/h

l 保护罩液压系统：工作压力：20MPa

系统流量：35 l/min

l 装辊工作压力：最大25MPa

l 卸辊工作压力：最大45MPa

l 附件： 卸辊工具(Æ200)       1套

装辊工具(Æ200)       1套

卸辊工具(Æ150)       1套

装辊工具(Æ150)       1套

换辊液压泵           1套
